Mangueras Neumáticas

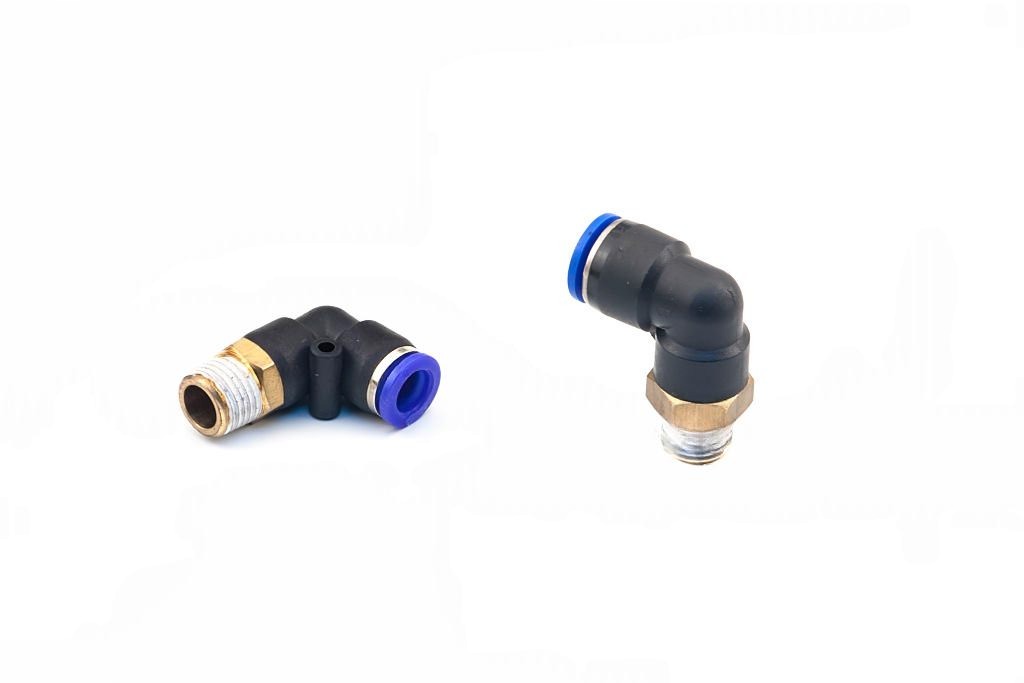

CODO NPT
“Codo neumático con rosca macho NPT: conexión rápida y segura que permite cambiar la dirección del flujo de aire a 90°, ideal para sistemas compactos y automatización industrial.”


Codo Rosca Macho NPT




DIÀMETRO EXTERIOR



ROSCA NPT



 1/8x1/8"  1/8
1/4x1/4"  1/4
5/32x1/8"  1/8
5/32x1/4"  1/4
3/16x1/8" 1/8
3/16x1/4"  1/4
1/4x1/8"  1/8
1/4x1/4"  1/4
1/4x3/8  3/8
1/4x1/2"  1/2
5/16x1/8"  1/8
5/16x1/4"  1/4
5/16x3/8"  3/8
5/16x1/2"  1/2
3/8x1/8"  1/8
3/8x1/4"  1/4
3/8x3/8"  3/8
3/8x1/2" 1/2
1/2x1/8" 1/8
1/2x1/4" 1/4
1/2x3/8" 3/8
1/2x1/2" 1/2
5/8x3/8" 3/8
5/8x1/2  1/2
 4MMx1/8"  1/8
4MMx1/4" 1/4
 6MMx1/8" 1/8
 6MMx1/4" 1/4
 6MMx3/8"  3/8
 8MMx1/8" 1/8
 8MMx1/4" 1/4
8MMx3/8" 3/8
8MMx1/2" 1/2
10MMx1/8" 1/8
10MMx1/4" 1/4
10MMx3/8" 3/8
10MMx1/2"  1/2
12MMx1/8"  1/8
12MMx1/4" 1/4
12MMx3/8" 3/8
12MMx1/2"  1/2




Mangueras Neumáticas



polii
MANGUERA DE POLIURETANO CON ESPIRAL DE ACERO COBRIZADO
TUBO: Poliuretano
REFUERZO: Espiral de acero cobrizado
CUBIERTA : Corrugada
 Temperatura : -40 º C + 90 º C

DIÀMETRO INTERIOR



DIÀMETRO EXTERNO

PRESIÒN DE TRABAJO

PRESIÒN DE RUPTURA

RADIO MINIMO DE CURVATURA

PESO



PULGADAS MM MM PSIPSIMMKG/M
1-1/2" 38 45 10    54 0.3
2" 51 58 7    69 0.53
2-1/2" 63 71 7    85 0.59
3" 76 85 5.8   102  0.69
 4" 102 111 4.4   166  0.89
 4-1/2" 115 124 4.1   186  1.01
 5" 127 136 3.6    204 1.08
6" 152 161 2.2    241 1.30
7" 178 187 1.7    280 1.65
8" 203 212 1.5    318 2.00
 10" 254  263 1.5     2.5
12" 305 314 0.6    471 2.85
